Гидроизоляция фундамента ПВХ-мембраной — это эффективный способ защиты несущей конструкции здания от влаги, содержащейся в грунте. Гидроизоляционные ПВХ-мембраны представляют рулонный полимерный материал с сигнальным слоем.
Данный материал применяется для гидроизоляции фундаментов как зданий, так и сооружений. Благодаря применению инновационного сварочного оборудования ПВХ-мембраны легко соединяются. Известны различные торговые марки данного материала. Довольно часто, перед закупкой ПВХ-мембран для проведения гидроизоляции на объекте строители считают необходимым убедиться в свариваемости материала, который предполагается использовать. Для испытания сварных соединений ПВХ-мембран подрядные организации обращаются в аккредитованную лабораторию Ольмакс, которая специализируется на проведении испытаний полимерных материалов.
Специалисты лаборатории Ольмакс владеют всеми необходимыми методами и методиками для проведения подобных исследований. Лабораторные испытания сваренных отрезков полимерных гидроизоляционных термопластичных мембран, проводимые специалистами лаборатории Ольмакс, позволяют получить объективную оценку свариваемости данных материалов.Для проведения исследований наши заказчики предоставляют сваренные друг с другом образцы мембран в нашу лабораторию.
Согласно каким методам, производятся испытания сварных соединений полимерных ПВХ-мембран в лаборатории Ольмакс?
Первый метод - определение сопротивления сварного соединения раздиру. Он описан в ГОСТ Р 56584—2015. Перед проведением испытания сваренный материал выдерживается нами в течение не менее 16 ч при температуре (23 + 2) °С.Порядок проведения испытания.
Для проведения испытаний наши сотрудники готовят пять опытных образцов шириной (50 + 1) мм, вырезанных из сваренных кусков материала перпендикулярно линии сваривания.
Образцы вырезаются такой длины, чтобы концы каждого образца целиком находились в зажимах разрывной машины и испытанию подвергался весь участок сваривания.

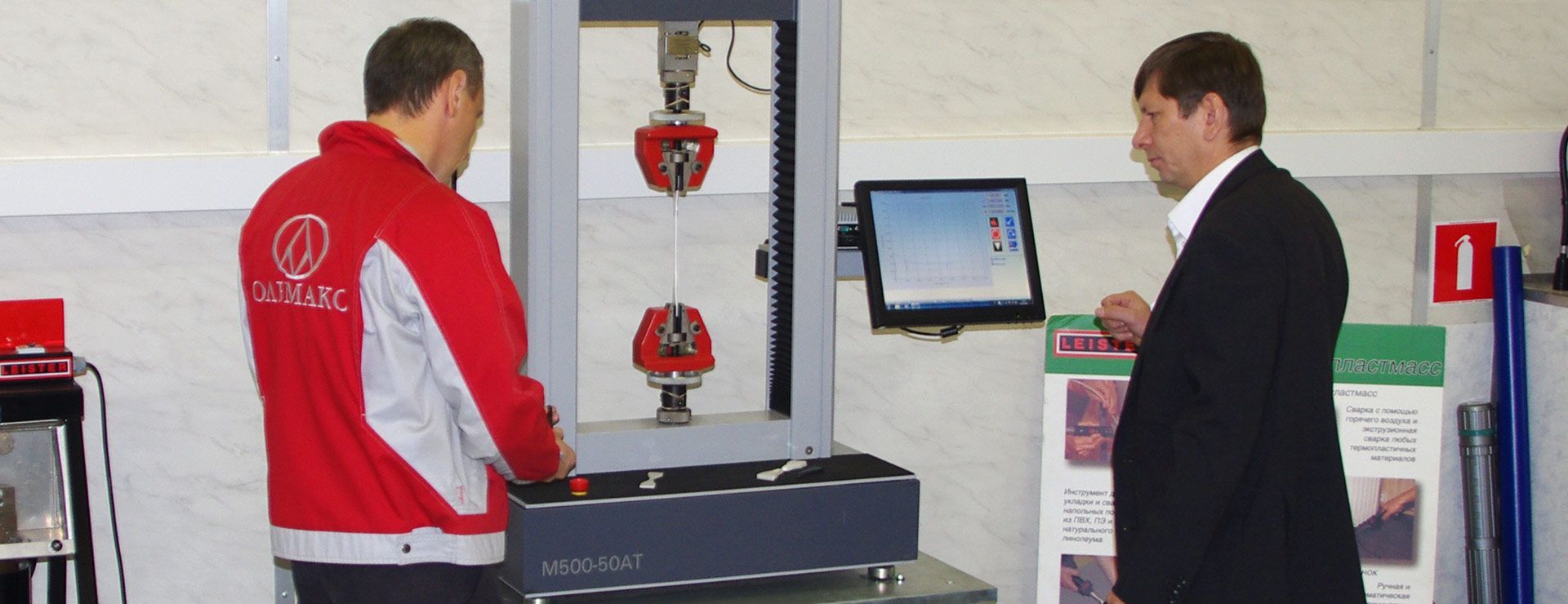

Затем, специалисты лаборатории Ольмакс закрепляет каждый испытываемый образец в зажимы разрывной машины так, чтобы продольные оси зажимов и продольные оси свободных концов образца совпали между собой и с направлением движения подвижного зажима.
Расстояние между зажимами устанавливается (100 + 5) мм. Испытания проводятся при температуре (23 + 2) °С и постоянной скорости перемещения подвижного зажима (100 ± 10) мм/мин.
Оценка характера разрушения образцов.
После проведенных испытаний сотрудники лаборатории фиксируют характер разрушения образцов. Характер разрушения классифицируют по трем типам:
- А – адгезионный разрыв (по сварному шву);
- В – разрыв вне зоны сварного соединения;
- С – когезионный разрыв с обнажением армирующей сетки одного из сваренных кусков или расслоение по телу материала одного из слоёв по всей ширине при разрыве шва.
Для расчета средних значений результатов испытаний мы учитываем показатели, полученные для образцов с одинаковым характером разрушения.
Максимальное значение сопротивления раздиру вычисляется в том случае, если характер разрушения сварного соединения испытуемых образцов не носит адгезионный характер, то есть он либо находится вне зоны сварного соединения, либо носит когезионный характер. При этом, максимальная сила растяжения в ньютонах образца шириной 50 мм составляет более 100 Н/50 мм. В этом случае данному виду сварного соединения дают общую оценку «разрушение сварного соединения не обнаружено», а значение сопротивления раздиру не устанавливается.
Общую оценку «разрушение сварного соединения не обнаружено» выставляют в том случае, если такая оценка соответствует большинству образцов сварного соединения.
Метод определения прочности на сдвиг сварных соединений.
Данный метод прописан в ГОСТ 56911 - 2016г. Специалисты лаборатории Ольмакс проводят испытания согласно данному методу также на пяти образцах шириной (50 ± 1) мм, вырезанных из сваренных полос материала перпендикулярно линии сваривания.
Образцы вырезаются такой длины, чтобы установить исходное расстояние между зажимами (200 ± 5) мм, участок сварного соединения находится при этом посредине. Испытания проводятся при температуре (23 + 2) °С. Характер разрушения оценивается согласно инструкции, прописанной в ГОСТ Р56911 - 2016 г.
Испытания сварных соединений гидроизоляционных мембран для подрядных организаций производятся специалистами лаборатории Ольмакс в кратчайшие сроки. Протоколы испытаний содержащие выводы, сделанные по результатам исследований, предоставляются нашим заказчикам в удобной для них форме.
